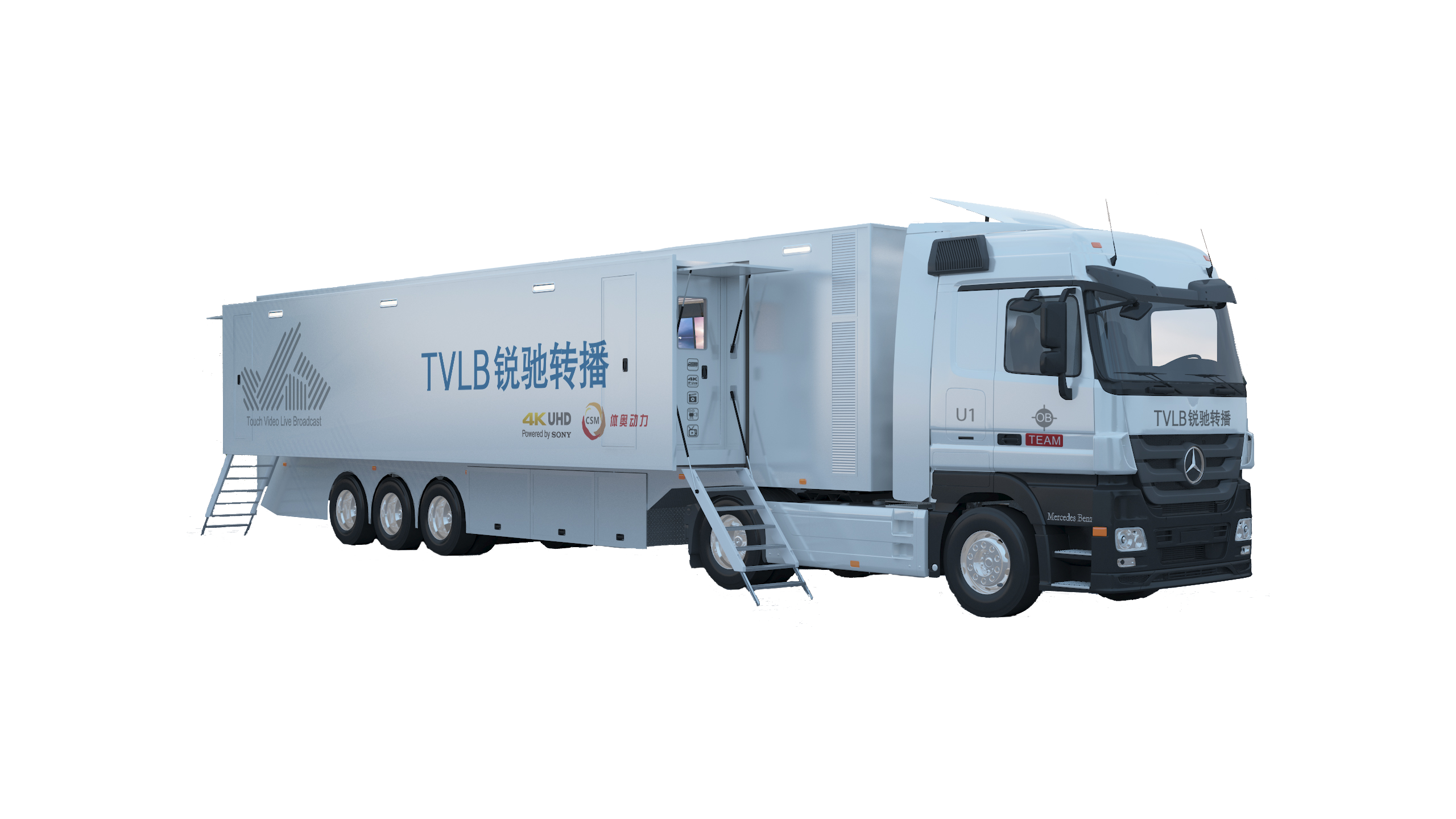

车体

航天新长征制造,半挂底盘,双侧拉,每侧全拉,各拉1.08米,拉箱长12米,行车尺寸:长13.75米X宽2.5米X高4米;展开尺寸:长13.75米X宽4.7米X高4米。

内部分区

独立的音频区、制作区、多功能区、技术区。

牵引车

梅赛德斯-奔驰ACTROS:1841 4X2至尊版。

细节

采用半挂双侧拉形式,系统设计UHD24讯+2讯无线+2讯超高速,系统设计主系统IP方式,同时基带信号备份,可以实现UHD/HDR制作,同时可兼容HD/SDR制作;设计工位数27个,能够满足大型体育赛事制作需求,视频音频系统均采用了主备设计,最大程度保证了制作和播出安全。

视频设备

4K演播室摄像机
24讯,型号:SONY HDC-4300 (4K/UHD/HDR)
镜头
Canon 4K箱式86倍镜头
UJ86x9.3B

4

Canon 4K便携式长焦镜头
CJ45x9.6B

2

Canon 4K标准镜头
CJ20x7.8B
15
Canon 4K广角镜头
CJ12x4.3B
5
切换台
SONY4K多格式切换台系统,XVS-8000X,4k模式4ME,高清模式8ME
配备双面板,一个4ME面板,直切按键36按键,一个2ME面板,直切按键均为24按键
核心主备交换机
2台华为 CE7850-32Q-EI (32x100Gbe)交换机
基带3G矩阵
Evertz的 XE8-3232-3G+XLINK矩阵,128(I/P) x128(O/P)规模,带X-LINK
监看系统
导演区采用8块SONY55寸4K屏(2个SONY PVM-X550; 6个SONY KD55A1)
画分采用Evertz画分,共支持192个画面分割输出

技术区监看采用SONY监视器(PVM系列),4画分监看

技术监看采用SONY的BVM-E171和TEK的WFM8200
链路
主4K链路输出4路可分别主备切换和音频加嵌
另外还有4路高清链路
慢动作
配备2台(最多可加到4台)EVS XTVIA (4k模式6通道,高清模式12通道),配备XFILE3,可同时进行多通道收录,配备IPD、MulitiRview等

音频设备

——5.1制作系统
主调音台
LAWO的MC²56 ,48推子,配置2个外部接口箱

DSP核心:Nova73 compact,配备主备双核心,可实现600个全DSP处理,内置音频矩阵规模5120X5120

通话系统

主通话矩阵
RTS的128接口ADAM-M 通话矩阵
配备了无线通话系统及无线对讲基站2套

控制系统

配备了LAWO的VSM集中控制系统

制作区

24讯,型号:SONY HDC-4300 (4K/UHD
/HDR);导演区采用8块SONY55寸4K屏(2个SONY PVM-X550; 6个SONY KD55A1)
画分采用Evertz画分,共支持192个画面分割输出

技术区

技术区监看采用SONY监视器(PVM系列),4画分监看 ;
SONY的BVM-E171和TEK的WFM8200

独立音频区

LAWO的MC²56 ,48推子,配置2个外部接口箱;
Nova73 Compact,配备主备双核心,可实现600个全DSP处理,内置音频矩阵规模5120X5120
